CNC Plazma kesim için torç yükseklik kontrol üniteleri
Sensor THC
241 mm Z eksen hareket aralığı
Kolay bağlantı, sistem testi ve yapılandırma için komple dâhilî test
İlk yükseklik algılama, plazma arkı voltajı, torç yüksekliği devre dışı bırakma, otomatik kerf geçişi algılama, IHS atlama ve IHS ofseti için dâhilî, kullanıcı tarafından programlanabilir işlem kontrolü parametreleri
Ark transferi hatasında otomatik olarak yeniden deneme
Motora ve G/Ç’ye ayrık bağlantısı
HPR plazma sistemine EtherCat bağlantısı

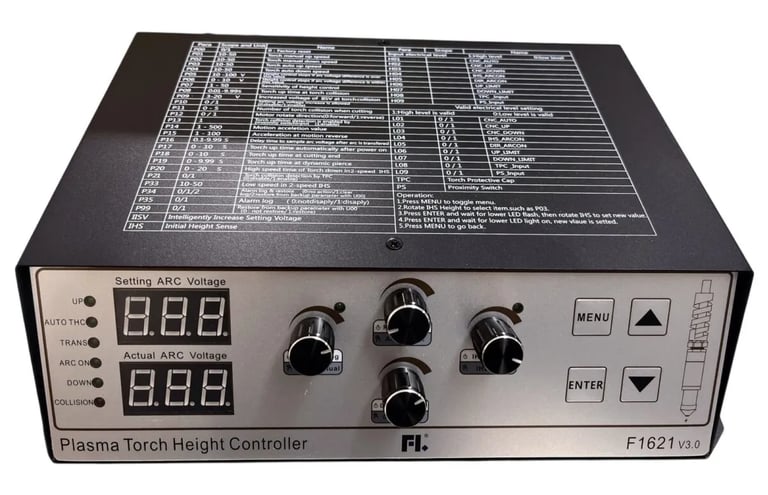

F1621 -Ark voltaj THC
Cihaz, plazma güç kaynağının ark gerilimindeki değişimleri gerçek zamanlı olarak algılar. Bu sayede torç ile kesilen metal plaka arasındaki mesafeyi otomatik olarak ayarlayarak pürüzsüz ve hassas bir kesim kalitesi sunar.
Çalışma Voltajı: 24V DC (22V-35V DC arası toleranslı)
Ark Gerilimi Ayar Aralığı: 30V ile 600V arası
Gerilim Bölücü Oranı (Voltage Divide Ratio): Standart 100:1
Örnekleme Hassasiyeti: 0.2V yüksek ark gerilimi ölçüm doğruluğu
İşlemci Mimarisi: Endüstriyel düzeyde yüksek kararlılık sunan ARM çipi
İlk Yükseklik Algılama (IHS): Proksimite (yakınlık) sensörü veya koruyucu kapak (retaining cap) temas mekanizması ile çalışabilir.

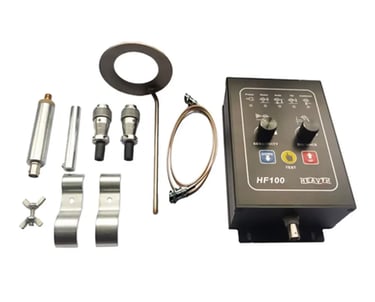

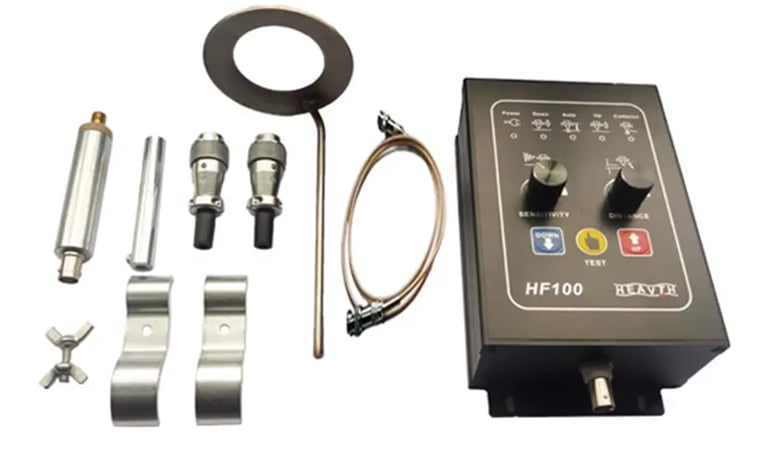

HF100 Kapasitif THC
CNC oksi-gaz (alevli) kesim makinelerinde, metal plaka ile torç arasındaki mesafeyi otomatik olarak sabit tutmak için kullanılan yüksek hassasiyetli bir torç yükseklik kontrol cihazıdır. Plazma kesimdeki ark voltajı mantığının aksine, metalin yüzeyine dokunmadan kapasitans değişimini algılayarak çalışır.
Hassasiyet: ±0.1 mm ile ±0.2 mm arasında son derece hassas kontrol sağlar.
Algılama Mesafesi: Metal yüzeyinden 5 mm - 20 mm (bazı modellerde 1 mm - 30 mm) ayarlanabilir mesafe.
Güç Beslemesi: AC24V ± %10 (50/60 Hz) frekansta çalışır.
Motor Sürücüsü: Z ekseni için 24V DC motorları PWM (le sürer (Maksimum 100W güç çıkışı).

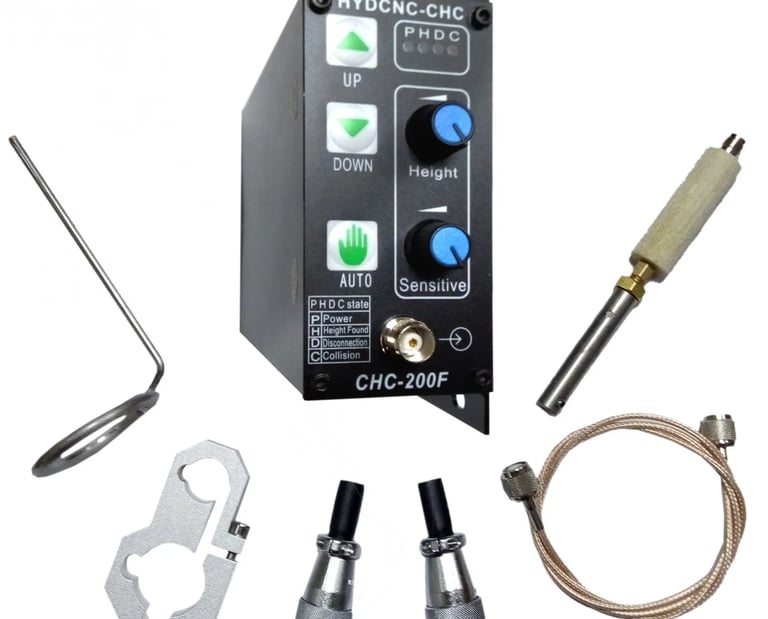

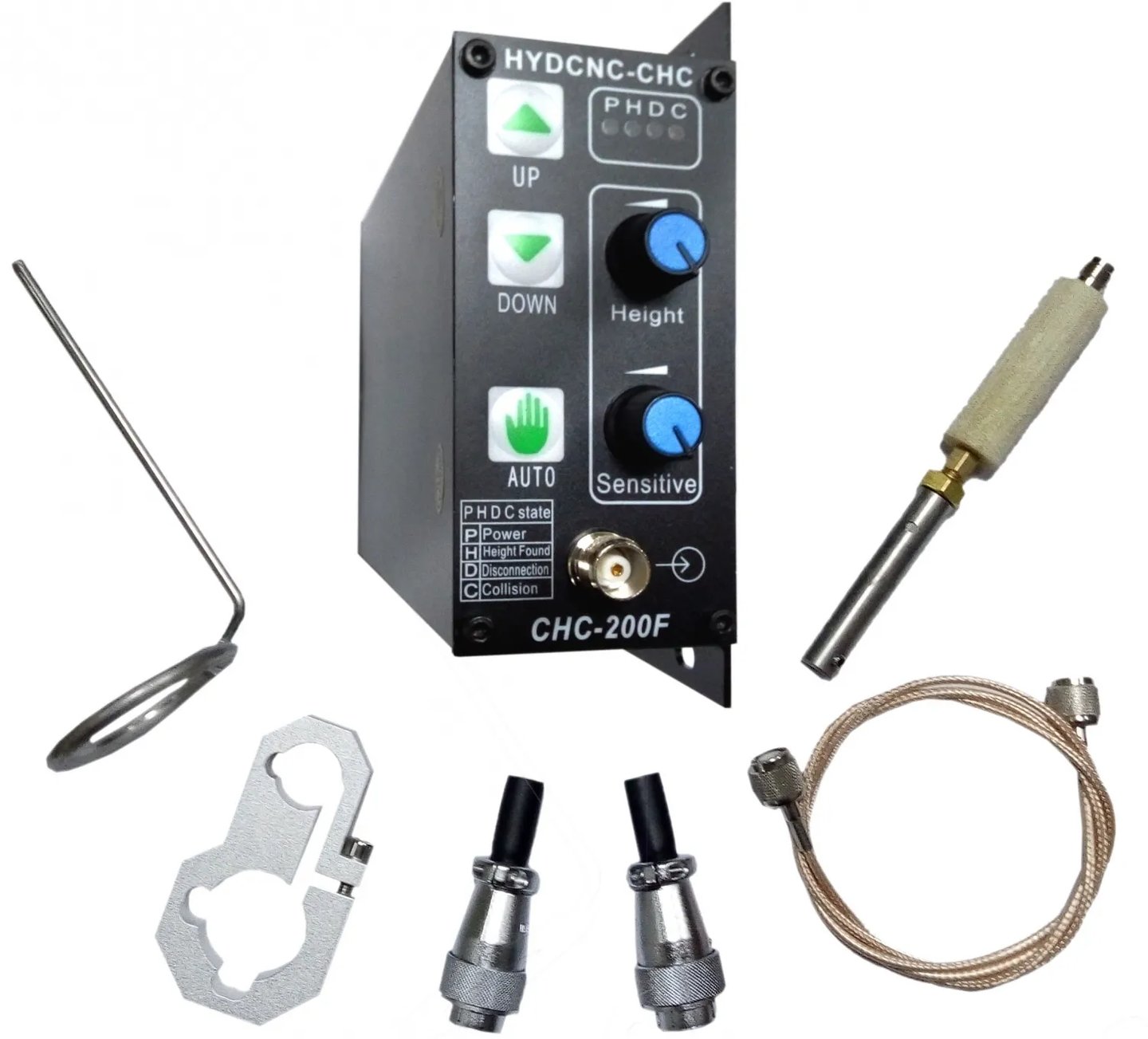

CHC-200F Kapasitif THC
CNC oksi-gaz (alevli) kesim makinelerinde torç yüksekliğini sabit tutmak için geliştirilmiş, yüksek performanslı 32-bit ARM işlemciye sahip dijital bir yükseklik kontrol cihazıdır. Piyasadaki muadillerine göre anti-parazit kapasitesi ve işlem hızı büyük ölçüde artırılmıştır.
Besleme Voltajı: Hem AC24V hem de DC24V güç kaynakları ile esnek çalışabilme.
Motor Sürücü Gücü: Z ekseni DC24V motorları PWM sinyali ile sürer (1A - 4A akım aralığı, Maksimum 100W).
Kontrol Hassasiyeti: ±0.1 mm (Mekanik asansör tasarımına bağlı olarak).
Otomatik Kontrol Menzili: Metal plaka yüzeyinden 1 mm ile 25 mm arasında ayarlanabilir.
CNC Oksijen kesim için torç yükseklik kontrol cihazları

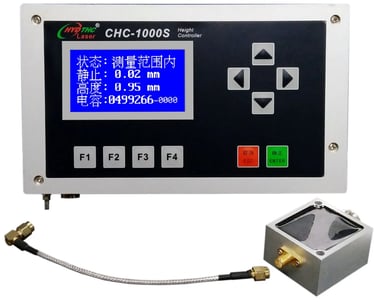

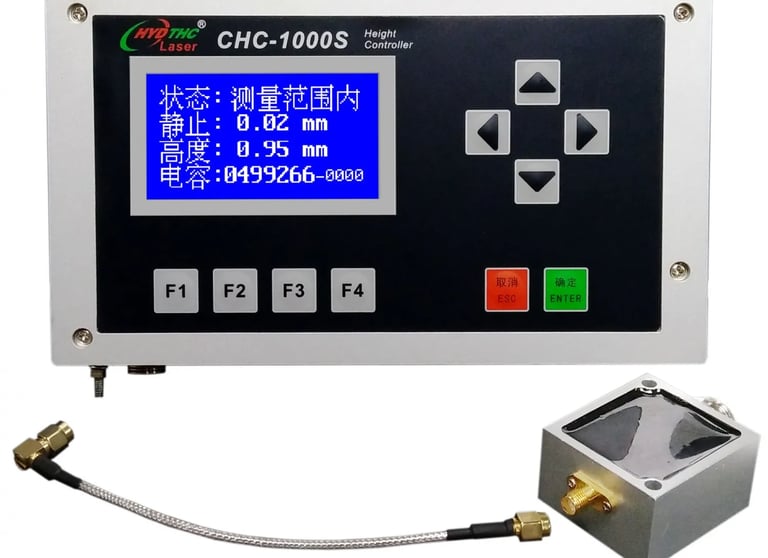

CHC-1000S Kapasitif THC
Özellikle fiber ve CO2 lazer kesim makineleri için geliştirilmiş, nozül ile metal plaka arasındaki mesafeyi ölçen ve kontrol eden yüksek hızlı bir mesafe sensörü ve yükseklik kontrolörüdür. Önceki oksi-gaz modellerinden (HF100/CHC200F) farklı olarak, lazer kafasını korumak amacıyla 0-10V analog voltaj çıktısı üreterek çalışır.
Sinyal Çıkışı: 0 ~ 10V analog voltaj (Seçilen kalibrasyon yüksekliğine göre doğrusal sinyal üretir).
Örnekleme Hızı: Saniyede 1000 kez (1000 Hz) yüksek hızlı kapasitans örneklemesi yapar.
Statik Ölçüm Hassasiyeti: 0.001 mm gibi ultra hassas bir mekanik kararlılığa sahiptir.
Takip ve Algılama Menzili: 0 mm ile 25 mm arasında geniş bir çalışma mesafesini destekler.
Güç Gereksinimi: DC24V / 2A güç kaynağı ile çalışır.
Uyumlu CNC Sistemleri: Beckhoff, PA8000, Fagor ve analog giriş destekleyen tüm gelişmiş lazer CNC kontrol sistemleri ile uyumludur.
CNC Fiber Lazer kesim için torç yükseklik kontrol üniteleri
